1、方案概述：
按客戶需求，需要分別在 33 個公廁檢測氨氣、硫化氫、溫度、濕度和液位高度。
由于每個公廁室內長度和寬度均在10米以內，因此建議每個公廁安裝 1臺固定式復合型四合一氣體檢測儀、1臺超聲波液位計、1臺氣體報警控制器主機。

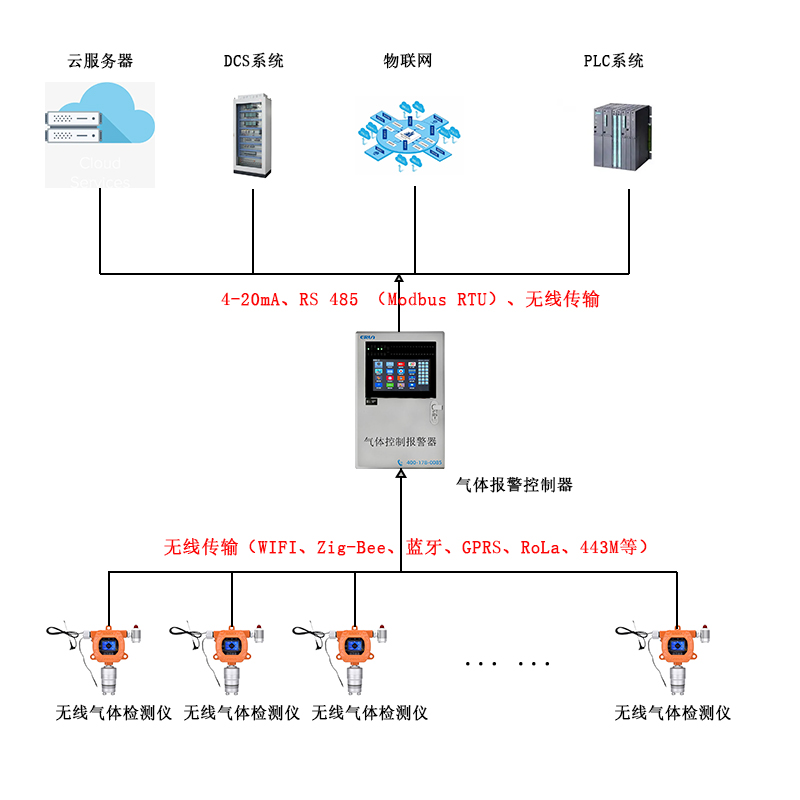

固定式復合型四合一氣體檢測儀和超聲波液位計輸出信號采用4-20mA信號，控制器輸出采用無線傳輸。

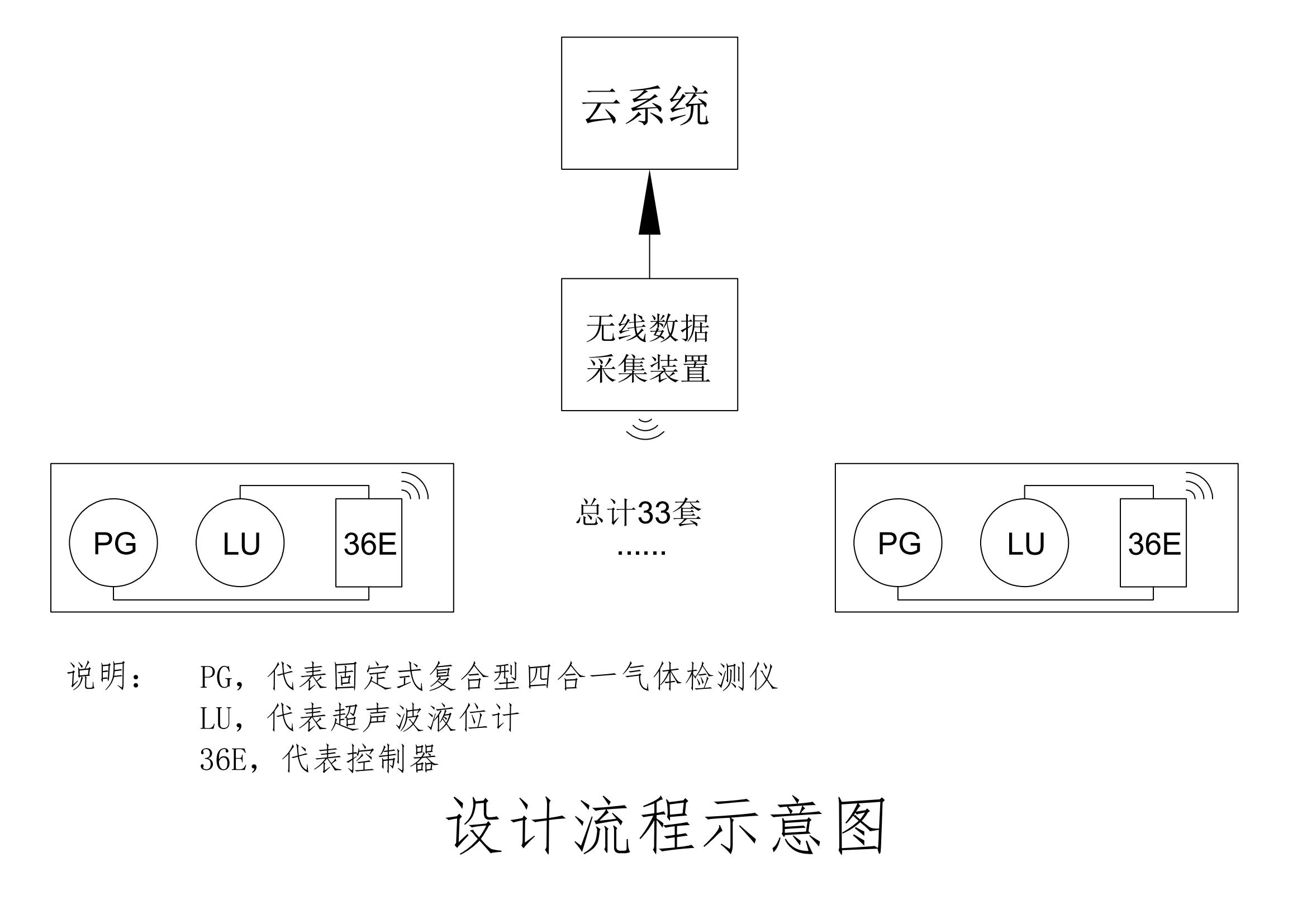

每個公廁將固定式復合型四合一氣體檢測儀和超聲波液位計分別接入控制器，進而由控制器進行無線數據傳輸，然后將 33 套數據傳輸到云系統。 2、產品供貨：
供貨周期：合同生效之日起30天內。
供貨地點：客戶指定地點。
供貨方式：物流陸運。
3、設計標準：
GB/T 50493-2019 《石油化工可燃氣體和有毒氣體檢測報警設計標準》
GB 3836.1-2000 《爆炸性氣體環境用電氣設備》
GB 3836.2—2010 《爆炸性氣體環境用電氣設備隔爆型“d”》
GB 12358-2006 《作業場所環境氣體檢測報警儀通用技術要求》
GB 4208-1993 《外殼防護等級標準》
GB 50058-2014 《爆炸和火災危險環境電力裝置設計規范》
GB 16808-2008 《氣體報警控制器》
GB/T 11828.4-2011 《水位測量儀器第4部分：超聲波水位計》

設備的總體要求

設備的用途：該設備為全新設備，主要用于危險有害氣體氨氣NH3和硫化氫H2S氣體濃度以及溫濕度的檢測。

性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。

生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證，功能指標符合國家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，勞人護（87）36，GB 15322.1-2019，GB 50058-2014等標準的要求。

設備清單

產品名稱	型號及規格	數量	廠家
固定在線式四合一氣體檢測報警儀	ERUN-PG51S4，檢測介質：H2S和NH3，溫濕度，4-20 mA信號輸出，現場顯示及報警功能，防酸堿腐蝕，Ex d ⅡC T6 Gb級防爆	33	贏潤
超聲波液位計	ERUN-LU，探頭IP68級防水防塵，4-20 mA信號輸出	33	贏潤
氣體報警控制器	ERUN-PG36E，無線傳輸	33	贏潤

安裝輔材

序號	物資名稱	規格	單位	備注
1	電纜電線	四芯屏蔽信號電纜	米
2	橋架	根據現場需要安裝	米
3	鍍鋅管	管徑25mm	米
4	外絲	25mm	個
5	膨脹螺栓	8x80	個
6	角鐵	40x4	米
7	固定管卡	25mm	個
8	防爆軟管	10m	根

本設計方案是針對中國中信集團有限公司下屬中信建設有限責任公司某分包項目而設計的智慧公廁有害氣體在線監測控制系統解決方案。
1.1 對現場情況的描述：
城市公廁衛生狀況雖有所改善，但公廁內的環境還是令人不十分滿意，同時也存在舒適程度不足、配套設施不完善，廁所未采取防臭措施等問題。公廁是人們放松排泄的場所，使用者排放的尿液和糞便會產生氨、硫化物等化合物，散發出臭味。尤其是有管道堵塞、管道漏氣、清潔不到位、通風狀況不良等狀況時，臭氣的危害也會更大。

公共廁所主要有害惡臭氣體如下：
a）氨氣NH3
在常溫常壓狀態下是一種無色、有強烈的刺激氣味的氣體，屬于《GB14554惡臭污染物排放標準》中明確規定的惡臭污染物之一。氨對人體生理的影響氨無色，有強烈的刺激性氣味，對人體有劇毒。慢性氨中毒可引起慢性氣管炎、肺氣腫等呼吸道疾病。低濃度的氨會迅速刺激眼睛和濕潤皮膚。急性氨中毒表現為呼吸道粘膜刺激和灼傷、咳嗽、憋氣等。氨氣的職業接觸限值PC-TWA為20mg/m3，PC-STEL為30mg/m3，臨界不良健康效應為眼和上呼吸道刺激。
b）硫化氫H2S
在常溫常壓狀態下是無色、具有腐爛臭雞蛋氣味的氣體，屬于《GB14554惡臭污染物排放標準》中明確規定的惡臭污染物之一，劇毒，是強烈的神經毒素，對粘膜有強烈刺激作用。硫化氫是一種急性毒性物質，吸入少量高濃度硫化氫，可在短時間內致死。低濃度硫化氫對眼睛、呼吸系統和中樞神經系統有影響。硫化氫的職業接觸限值MAC為10mg/m3，臨界不良健康效應為神經毒性、強烈黏膜刺激。
1.2、 工藝、設備要求：
嚴格按照行業檢測技術要求執行。
1.3、 滿足使用方的環境情況

1、固定在線式四合一氣體檢測報警儀 產品參數
檢測氣體：氨氣NH3、硫化氫H2S、溫度T、濕度RH
產品型號：ERUN-PG51S4
范圍分辨率： 默認精度：±2%F.S.
顯示方式：2.5寸高清彩屏(LCM)
報警方式：現場聲光報警、顯示屏報警
通訊方式：4-20 mA
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆
防腐功能：氟碳漆防腐工藝外殼

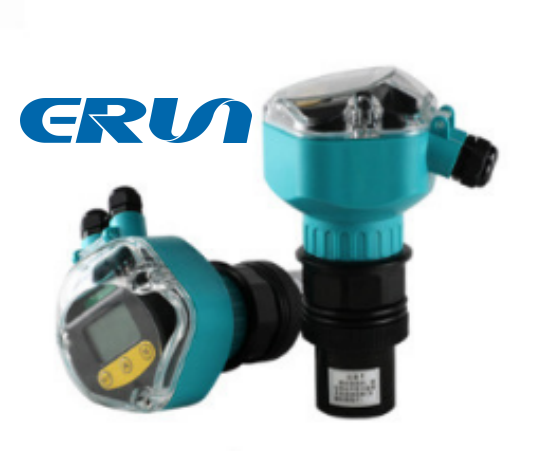

2、超聲波液位計 產品參數
產品型號：ERUN-LU系列
產品量程：5米、10米、15米、20米、30米、40米、50米、60米
測量精度：0.5%～1.0%
分 辨 率：3mm或1.0%（取最大值）
屏幕顯示：中文液晶顯示或英文液晶顯示
供電電壓：標配DC24V，可選AC220V+15% 50Hz
環境溫度：-20～80℃
防護等級：IP68級防水防塵
安裝方式：螺紋或者法蘭
信號輸出：兩線制4～20mA/50Ω負載，或四線制4～20mA/10Ω負載

3、氣體報警控制柜 產品參數
產品型號：ERUN-PG36E
顯示方式：9寸高清觸摸彩屏
輸入信號：4-20 mA與RS485可同時輸入
通 道 數：標準通道為1路（最多32路）
顯示范圍：數字 0～99999
顯示精度：±0.1%FS
報警方式：可外置聲光報警器
工作電源：AC 180～240V 50H/60H
安裝方式：壁掛式安裝

以上就是關于智慧公廁無線傳輸氨氣硫化氫氣體監測系統解決方案的相關介紹，智慧公廁無線氣體監測解決方案的設計旨在改善公廁的臭氣問題，提供更舒適和健康的使用環境。為了保護公眾健康，減少公廁臭氣對人體的危害，需要采取有效的措施，如提供良好的通風換氣系統、定期清潔和消毒、安裝使用公共廁所氨氣硫化氫檢測系統來監測公廁環境危險惡臭氣體。未來，我們將不斷創新和改進技術，致力于為公眾提供更好的公廁環境，提升城市的公共衛生水平。
